Datos del producto:
Pago y Envío Términos:
|
| nombre: | caja de control | Posición: | 2/3/4/5/6p |
|---|---|---|---|
| Switch: | C/O | color: | WT/silvery |
| Materiales: | PA6/aluminum | Grado impermeable: | IP67 |
| Alta luz: | haz de cables por encargo,arnés de cable de encargo |
||

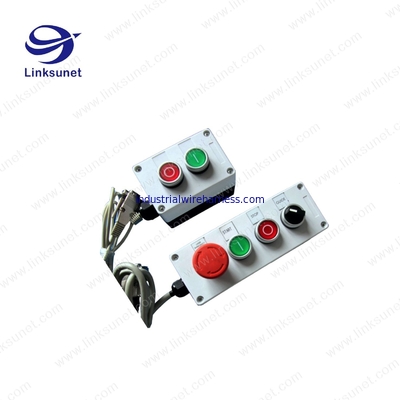

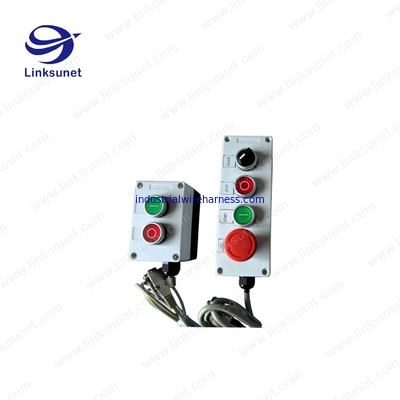

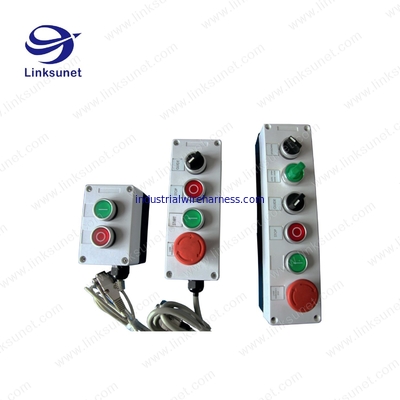

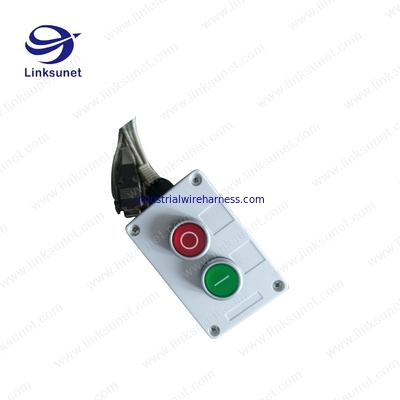

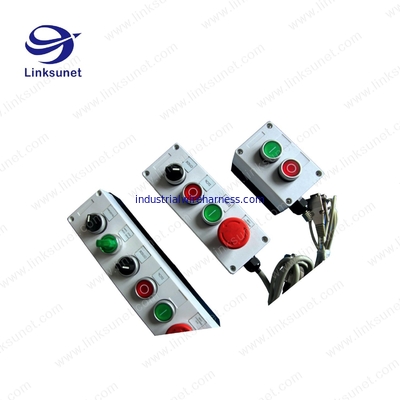

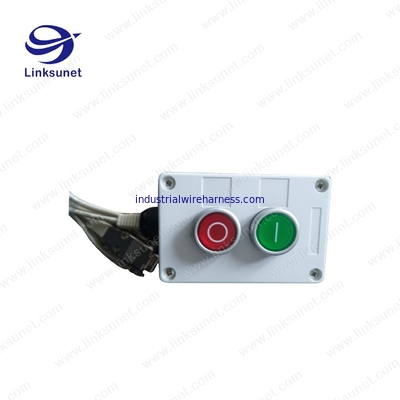

2 - arnés de cable de proceso de encargo de la caja del botón del control 6P para el equipamiento médico
| 2 - arnés de cable de proceso de encargo de la caja del botón del control 6P para el equipamiento médico | |
| Nombre | Caja del botón |
| Textura del material | ABS |
| funcionamiento | prenda impermeable |
| Contacto de marcado | Siempre abierto |
| Color | Gris |
| Abra el agujero | 22M M |
| Número | 2-6P |
| Grado impermeable | IP65 |
2P / proceso de encargo de la haz de cables de la caja del botón del control 3P/4P/5P/6P (normalmente abierto, normalmente cerrado)
Interruptor de control del equipo de la máquina
CAJA de CONTROL, ² del cable LIYY 4*0.25m m,
leght =1500MM, 4C, WT/BR/GE/YE, PVC de la chaqueta
DOS SALIDAS ANALÓGICAS
Normalmente abierta, normalmente cerrado, parada de emergencia,
| Nombre | Atalaje del alambre y de cable |
| Linksunet | 2P |
| Nombre de producto | Cable de la corriente continua |
| Color | Opcional |
| Longitud | Modificado para requisitos particulares |
| Servicio | Servicio de encargo |
| Conector | Molex |
| Certificado | UL94 - V0 |
| Tipo | (Prensando + asamblea) |
LAPÓN GTOUP
UNITRONIC®LiYY
Datos técnicos
| Clasificación | ETIM 5, clase - identificación: , EC000104 |
| Tipo descripción de ETIM 5: Cable de control | |
| Código de identificación de la base | Estruendo 47100 sin la repetición del color, refere al apéndice T9 |
| Capacitancia mutua | Aproximadamente 120 N-F/kilómetros |
| Voltaje de funcionamiento máximo | (no para los usos del poder) |
| en 0. 14 - mm2: 350 V | |
| en el ≥ 0,25 mm2 - 500 V. | |
| Inductancia | Aproximadamente 0,65 Mh/kilómetros |
| Encalladura del conductor | Trenzado, fino - alambre |
| 0.34mm2: 7 - alambre | |
| Radio de doblez mínimo | El doblar ocasional: diámetro externo de 10 x |
| Instalación fija: diámetro externo de 4 x | |
| Pruebe el voltaje | En 0,14 - mm2: 1200 V |
| Gama de temperaturas | El doblar ocasional: -5 ℃ + al ℃ 70 |
| Instalación fija: -40 ℃ + al ℃ 80 |
Número material
| 28202 | 2 x 0. 14 | 3 . 2 | 2 . 7 | 13 . 2 |
| 28203 | 3 x 0. 14 | 3 . 4 | 4 . 05 | 16 |
| 28204 | 4 x 0. 14 | 3 . 6 | 5 . 4 | 18 . 9 |
| 28205 | 5 x 0. 14 | 3 . 9 | 6 . 72 | 22 . 2 |
| 28207 | 7 x 0. 14 | 4 . 2 | 9 . 45 | 28 . 4 |
| 28208 | 8 x 0. 14 | 4 . 9 | 10 . 2 | 35 . 2 |
| 28210 | 10 x 0. 14 | 5 . 2 | 13 . 5 | 41 . 2 |
| 28212 | 12 x 0. 14 | 5 . 6 | 16 . 2 | 48 . 4 |
| 28214 | 14 x 0. 14 | 5 . 8 | 18 . 9 | 52 . 9 |
| 28216 | 16 x 0. 14 | 6 . 1 | 21 . 6 | 59 . 1 |
| 28220 | 20 x 0. 14 | 7 | 27 | 70 . 8 |
| 28225 | 25 x 0. 14 | 7 . 8 | 33 . 6 | 87 . 2 |
| 28236 | 36 x 0. 14 | 8 . 6 | 48 . 6 | 126 . 8 |
| 28237 | 37 x 0. 14 | 8 . 9 | 49 . 7 | 118 |
| 28240 | 40 x 0. 14 | 9 . 3 | 54 | 139 . 1 |
| 28250 | 50 x 0. 14 | 10 . 4 | 67 . 5 | 170 . 9 |
| 28256 | 56 x 0. 14 | 10 . 7 | 78 . 4 | 187 |
| 28302 | 2 x 0. 25 | 3 . 8 | 4 . 8 | 18 |
| 28303 | 3 x 0. 25 | 4 | 7 . 2 | 22 |
| 28304 | 4 x 0. 25 | 4 . 3 | 9 . 6 | 26 . 2 |
| 28305 | 5 x 0. 25 | 4 . 7 | 12 | 31 |
| 28306 | 6 x 0. 25 | 5 . 1 | 14 . 4 | 39 |
| 28307 | 7 x 0. 25 | 5 . 1 | 16 . 8 | 42 |
| 28308 | 8 x 0. 25 | 6 . 2 | 19 . 2 | 49 . 2 |
| 28310 | 10 x 0. 25 | 6 . 8 | 24 | 58 |
| 28312 | 12 x 0. 25 | 7 | 28 . 8 | 67 |
| 28314 | 14 x 0. 25 | 7 . 3 | 33 . 6 | 75 . 3 |
| 28316 | 16 x 0. 25 | 7 . 7 | 38 . 4 | 84 . 3 |
| 28318 | 18 x 0. 25 | 8 . 1 | 43 . 2 | 93 |
| 28320 | 20 x 0. 25 | 8 . 6 | 48 | 102 |
 |
|
|
|
|
|
